Ekran Görüntüleri

ATA CAD ekran görüntüleri — şerit sekmeleri, arazi ve yüzey, güzergâh, profil, tip kesit, koridor, kübaj ve kazı tasarımı.

Bu sayfada ATA CAD’in başlıca ekranları, örnek bir yol projesi üzerinden tanıtılmaktadır. İş akışını baştan sona izleyebilirsiniz: ölçüm noktalarından arazi yüzeyine, yüzeyden güzergâh ve profile, profilden koridora ve koridordan kübaja.

Görsele tıklayarak tam boyutlu açabilirsiniz.

Şerit sekmeleri

Arayüz klasik CAD düzenini korur: üstte yatay şerit, altında çizim sekmeleri, solda araç alanı, sağda özellikler paneli, altta durum çubuğu.

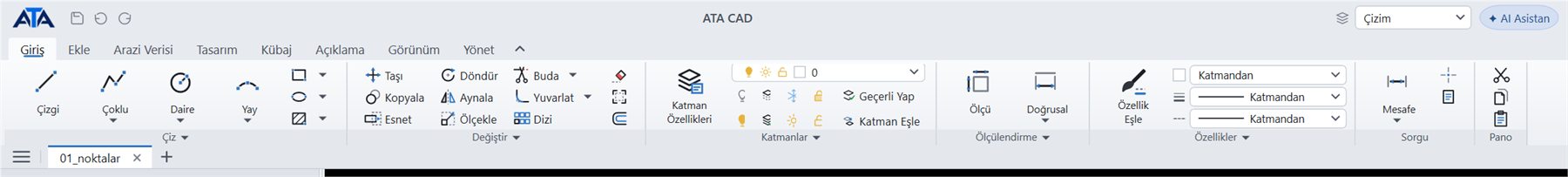

Giriş sekmesi — GİRİŞ — çizim ve düzenleme komutları, katman yönetimi, ölçülendirme, özellik eşleme ve sorgu. Sağ üstte çalışma alanı seçici.

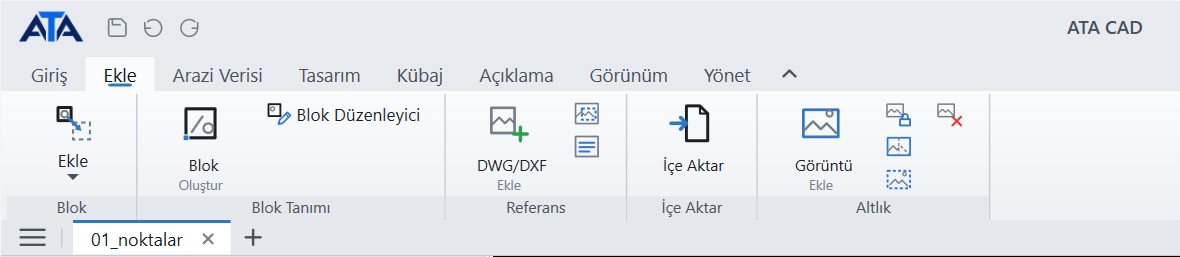

Ekle sekmesi — EKLE — blok tanımı ve blok düzenleyici, DWG/DXF referans, içe aktarma, görüntü altlığı.

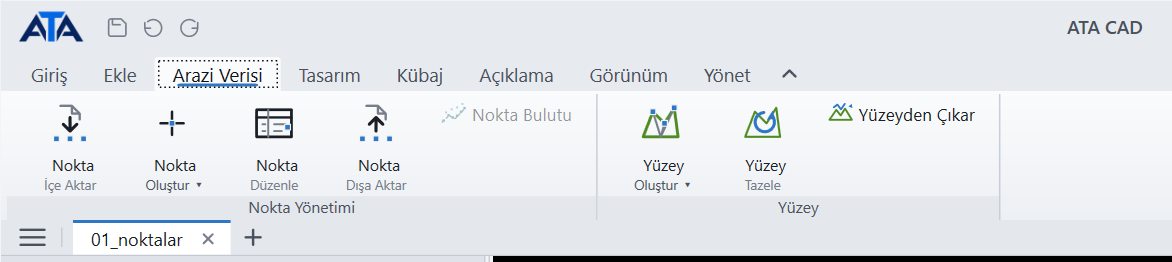

Arazi Verisi sekmesi — ARAZİ VERİSİ — nokta içe/dışa aktarma, nokta oluşturma ve düzenleme, yüzey kurma ve tazeleme.

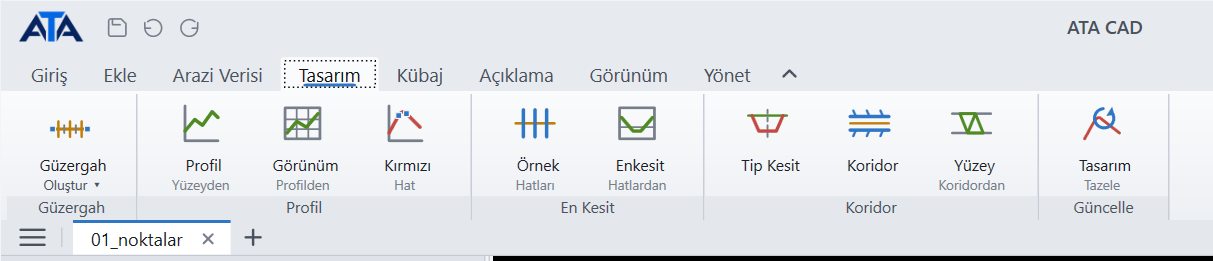

Tasarım sekmesi — TASARIM — güzergâh, profil ve kırmızı hat, örnek hatları ve en kesit, tip kesit ve koridor, koridordan yüzey.

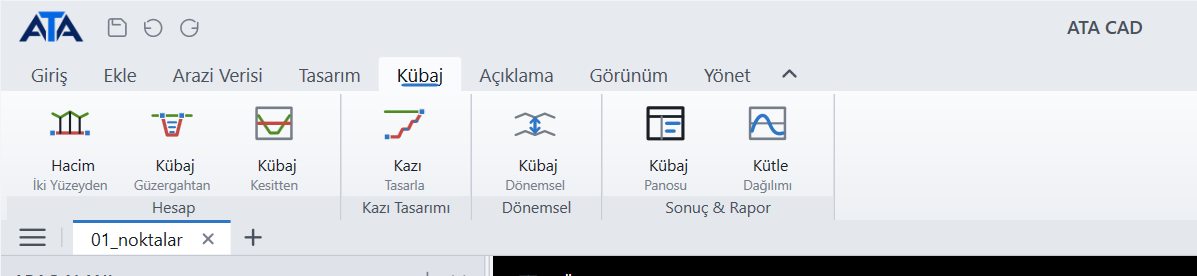

Kübaj sekmesi — KÜBAJ — iki yüzeyden ve güzergâhtan hacim, kesitten kübaj, kazı tasarımı, dönemsel kübaj, kübaj panosu ve kütle dağılımı.

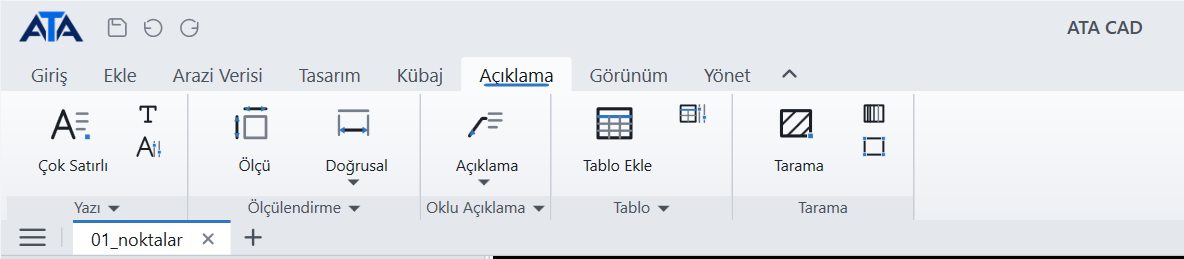

Açıklama sekmesi — AÇIKLAMA — çok satırlı yazı, ölçülendirme, oklu açıklama, tablo ve tarama.

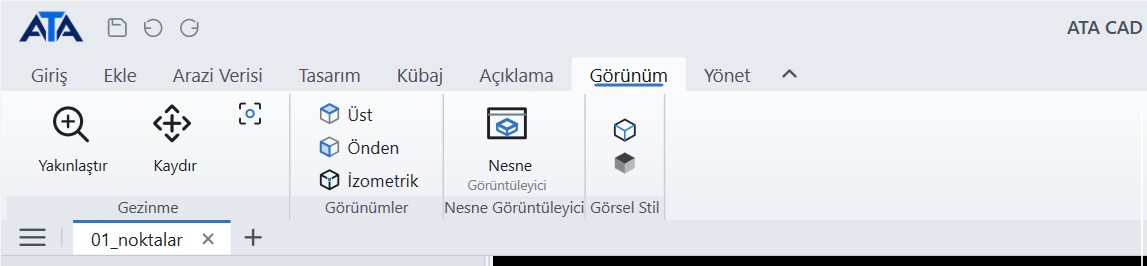

Görünüm sekmesi — GÖRÜNÜM — gezinme, hazır görünümler (üst, önden, izometrik), Nesne Görüntüleyici ve görsel stil.

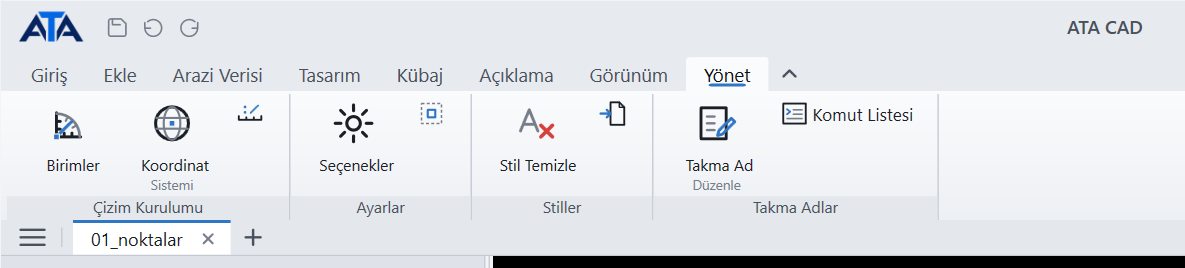

Yönet sekmesi — YÖNET — birimler, koordinat sistemi, seçenekler, stil temizleme, takma ad düzenleyici ve komut listesi.

Arayüz kabuğu

Ekran Paneller ve ayarlar

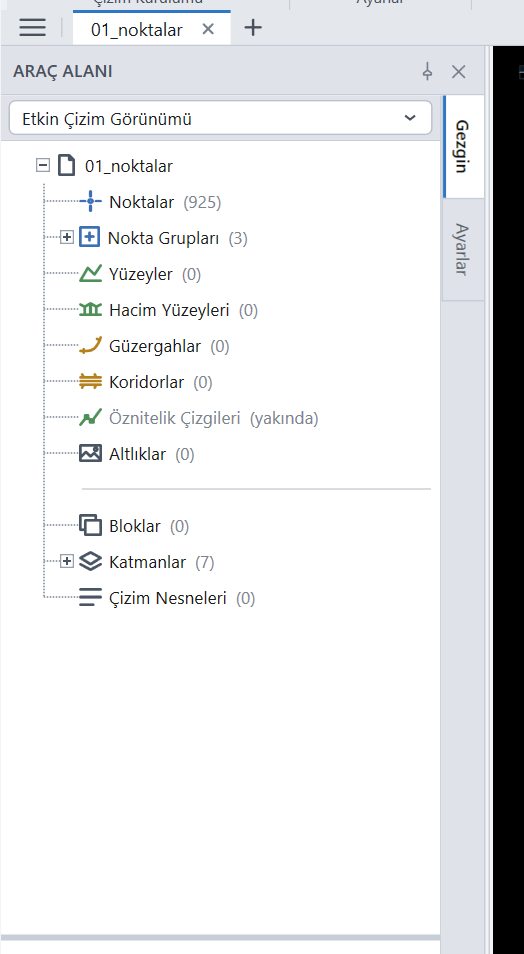

Araç alanı · Gezgin — çizimdeki her şeyin envanteri: noktalar, nokta grupları, yüzeyler, hacim yüzeyleri, güzergâhlar, koridorlar, altlıklar, bloklar ve katmanlar. Sayılar canlı.

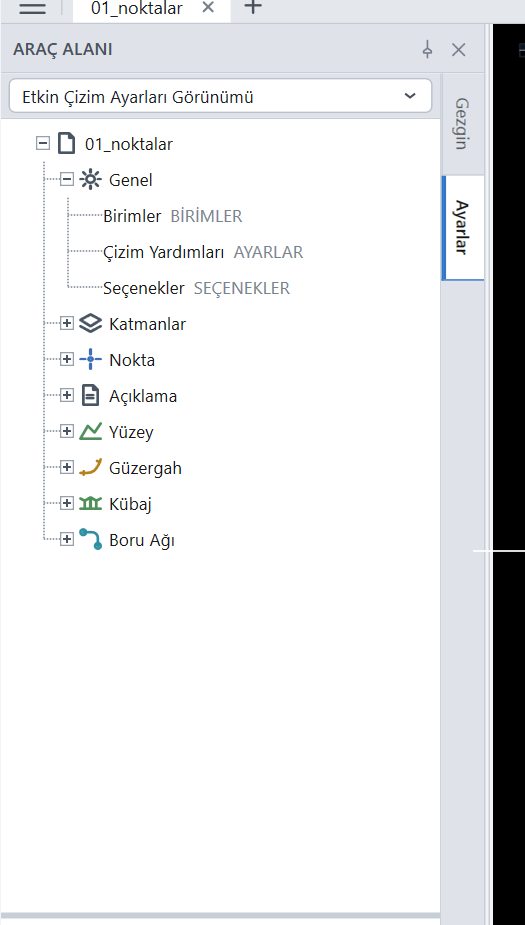

Araç alanı · Ayarlar — birim, çizim yardımcıları, katman, nokta, açıklama, yüzey, güzergâh, kübaj ve boru ağı ayarları tek ağaçta.

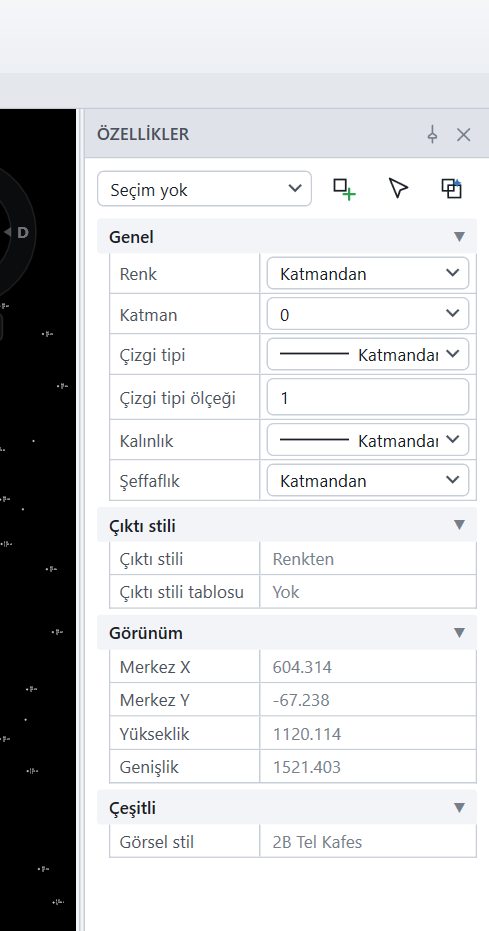

Özellikler paneli — seçili nesnenin genel, çıktı stili ve görünüm özellikleri; seçim yokken görünümün kendi değerleri.

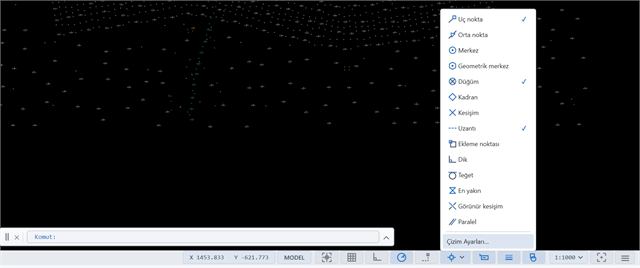

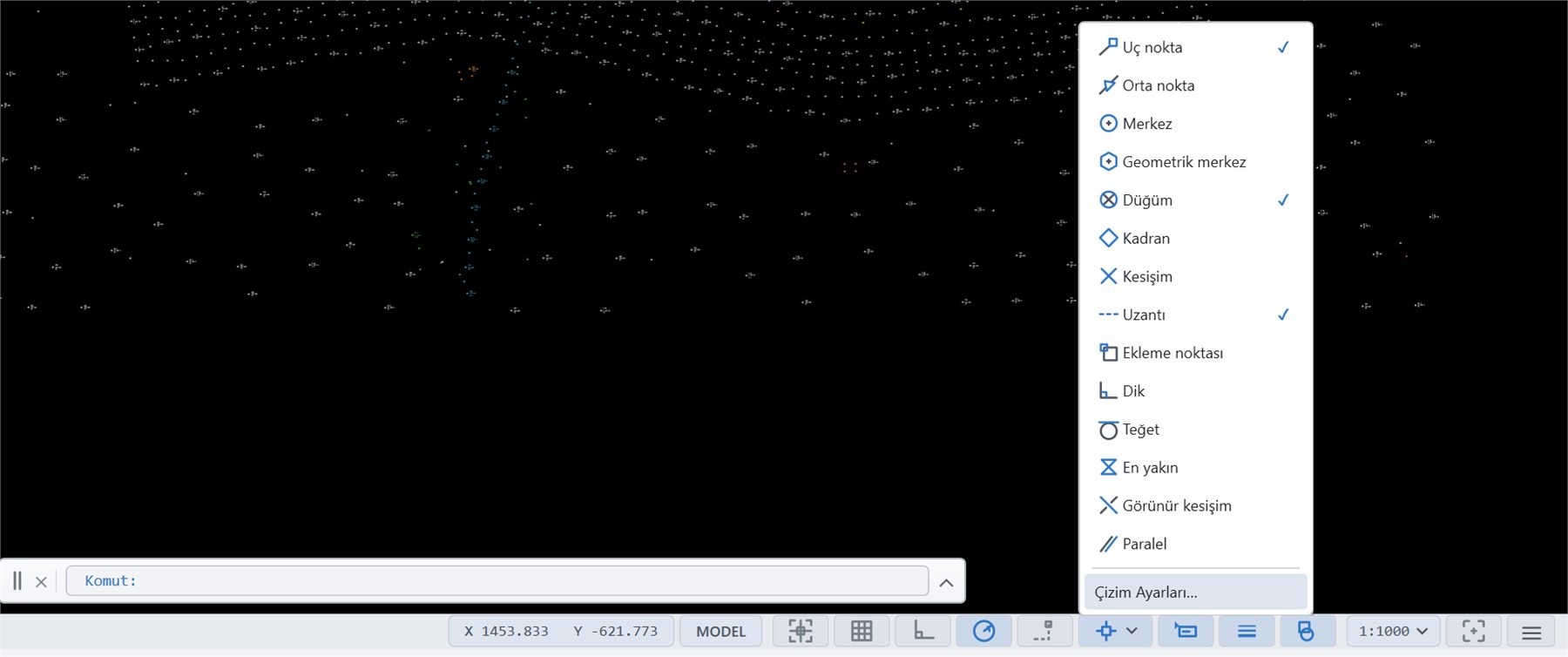

Kenetleme (yakalama) ayarları — uç nokta, orta nokta, merkez, düğüm, kadran, kesişim, uzantı, teğet, dik ve paralel.

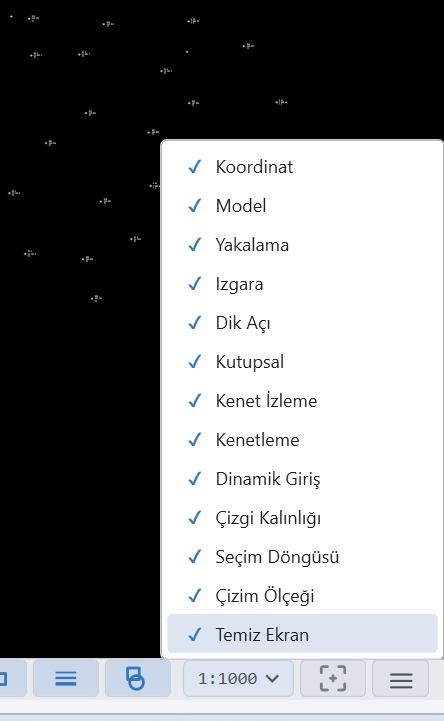

Durum çubuğu anahtarları — koordinat, model, yakalama, ızgara, dik açı, kutupsal, kenet izleme, dinamik giriş, çizgi kalınlığı, seçim döngüsü, çizim ölçeği ve temiz ekran.

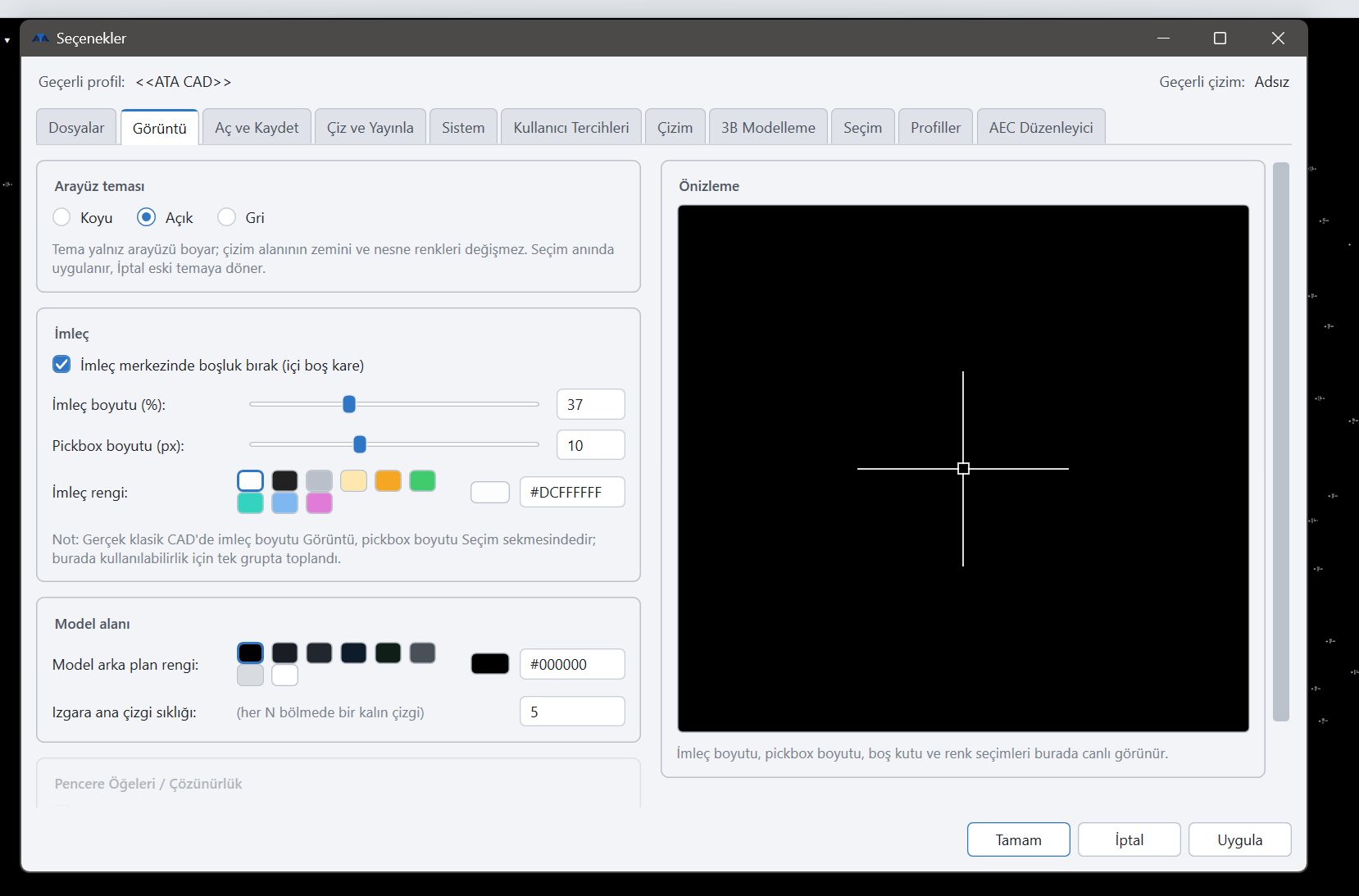

Seçenekler — arayüz teması (Koyu · Açık · Gri), imleç boyutu, pickbox, imleç ve model arka plan renkleri; canlı önizlemeyle.

Nokta yönetimi

Ölçüm verisi projenin girdisi olduğu için nokta yönetimi toplu işlemeye göre tasarlandı. Nokta grupları öncelik sırası taşır: bir nokta birden çok gruba giriyorsa üst sıradaki grup geçerli olur.

Ekran Nokta

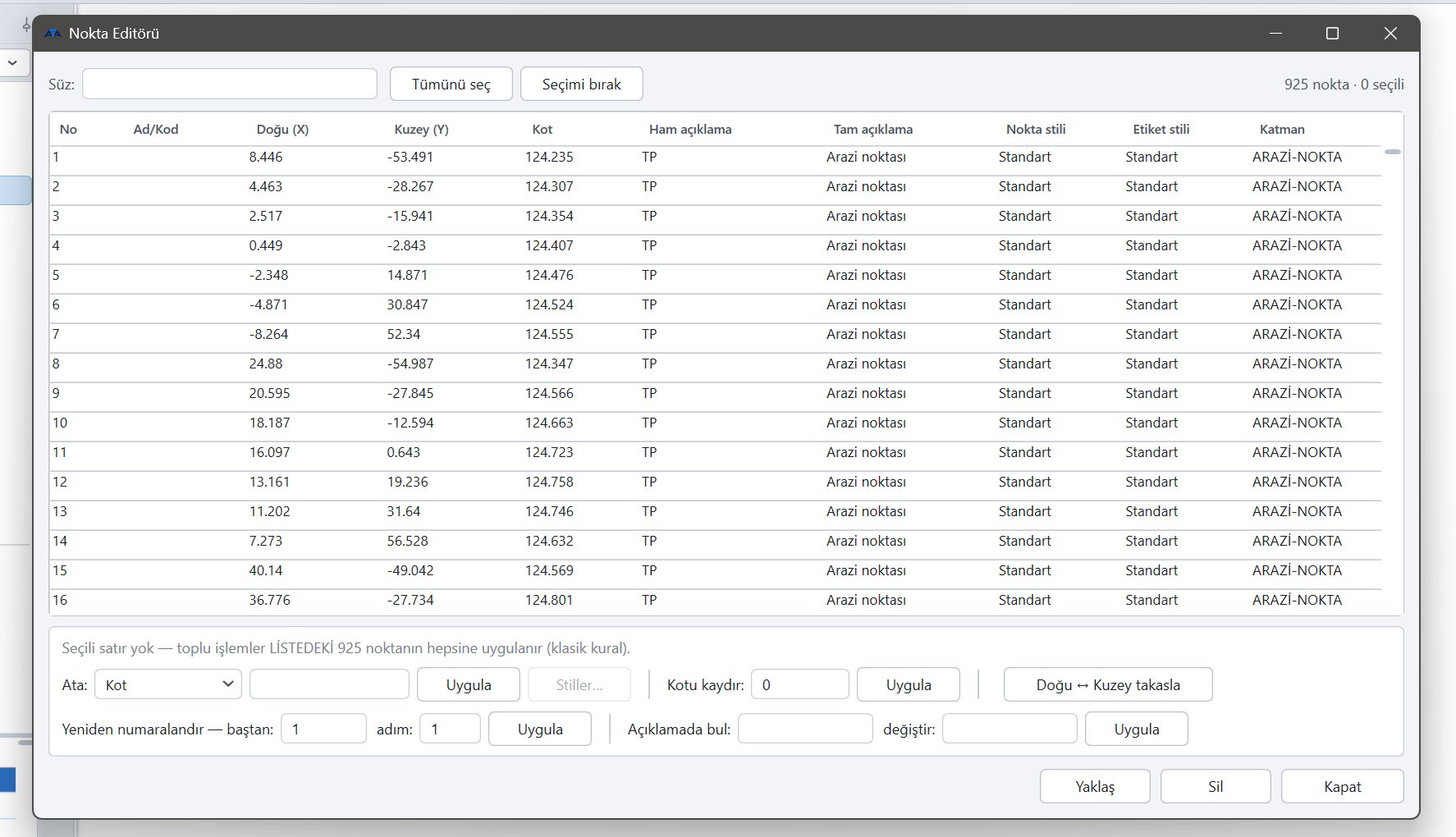

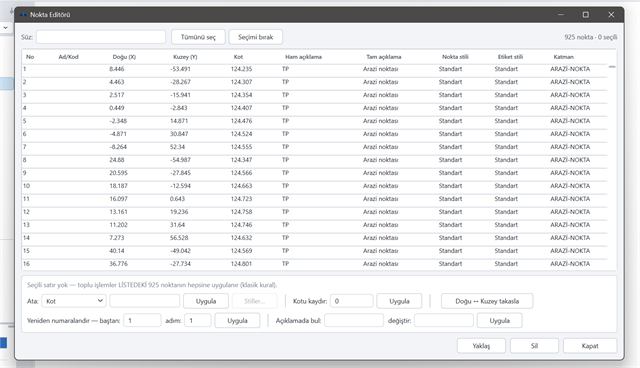

Nokta editörü — projedeki tüm noktalar tek tabloda; süzme, toplu kot atama, kot kaydırma, doğu ↔ kuzey takas, yeniden numaralandırma ve açıklamada bul/değiştir.

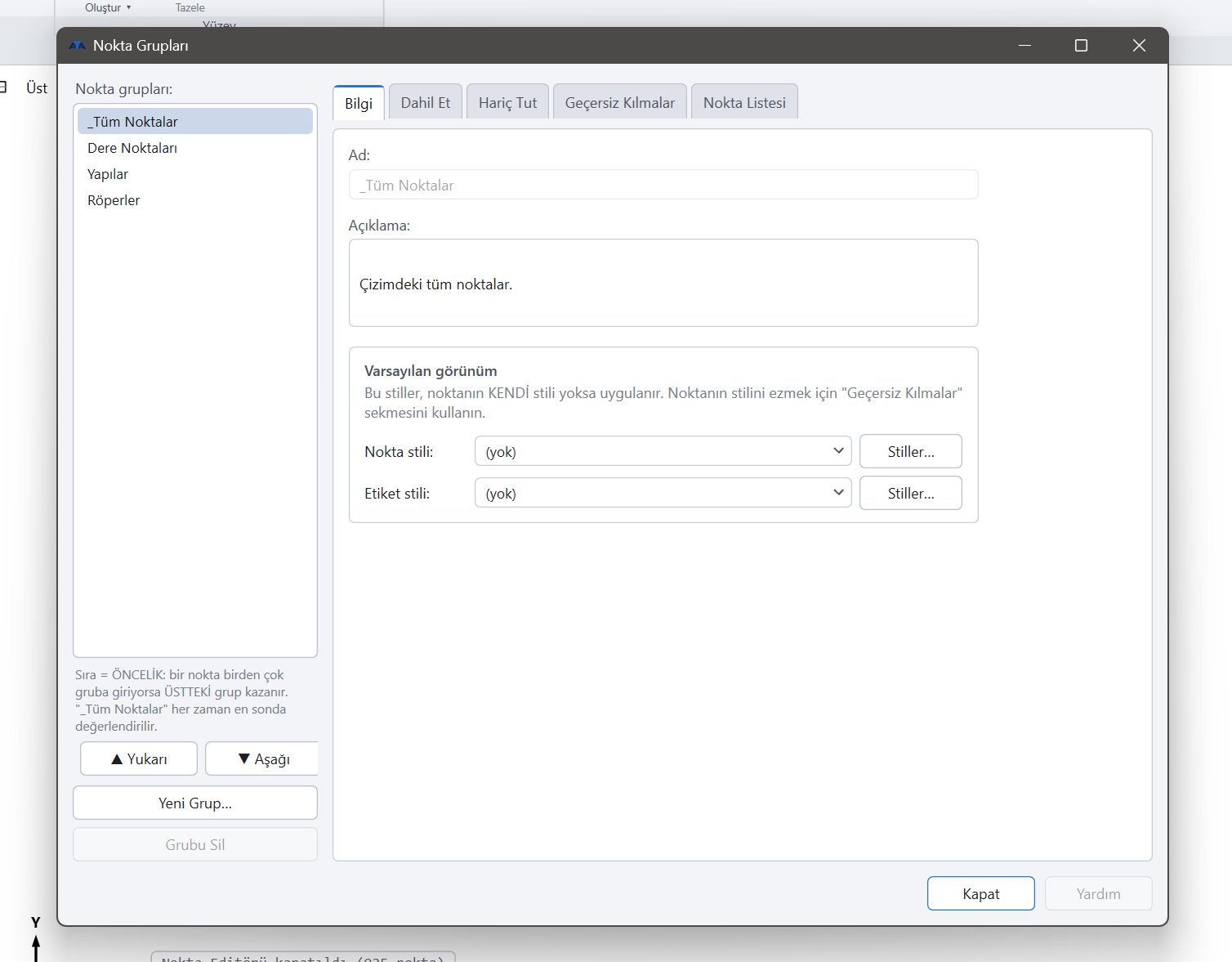

Nokta grupları — dahil et / hariç tut kuralları, geçersiz kılmalar ve grup bazlı varsayılan nokta/etiket stili.

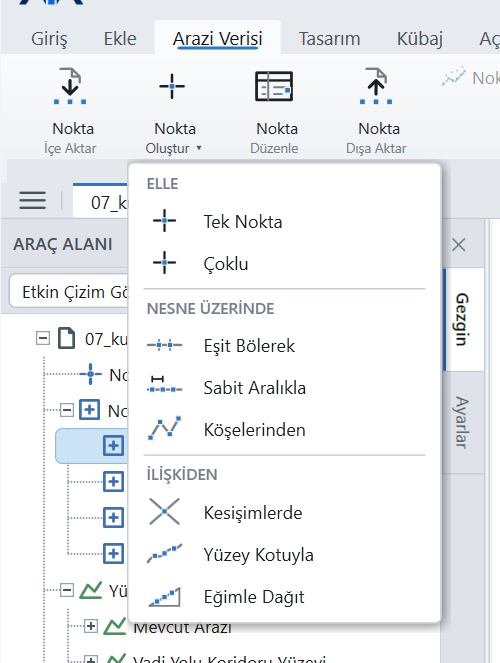

Nokta oluşturma yolları — elle (tek/çoklu), nesne üzerinde (eşit bölerek, sabit aralıkla, köşelerinden) ve ilişkiden (kesişimlerde, yüzey kotuyla, eğimle dağıt).

Arazi ve yüzey

Ekran Yüzey

TIN yüzey — üçgen ağı, dış sınır, kırık çizgiler ve eşyükselti eğrileri; seçili yüzey için açılan bağlam sekmesiyle.

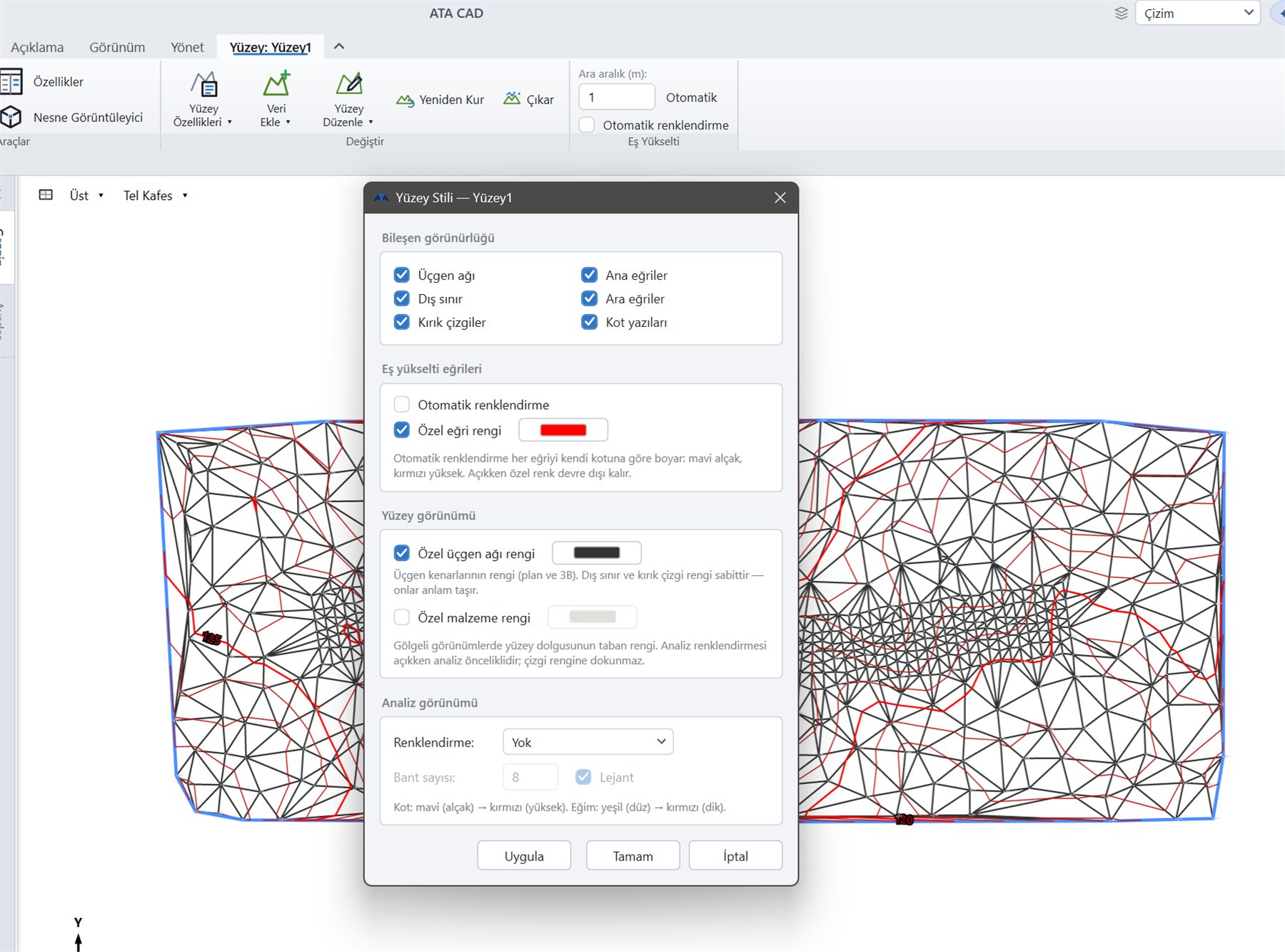

Yüzey stili — bileşen görünürlüğü, eğri renklendirmesi, üçgen ağı rengi ve analiz renklendirmesi (kot / eğim bantları).

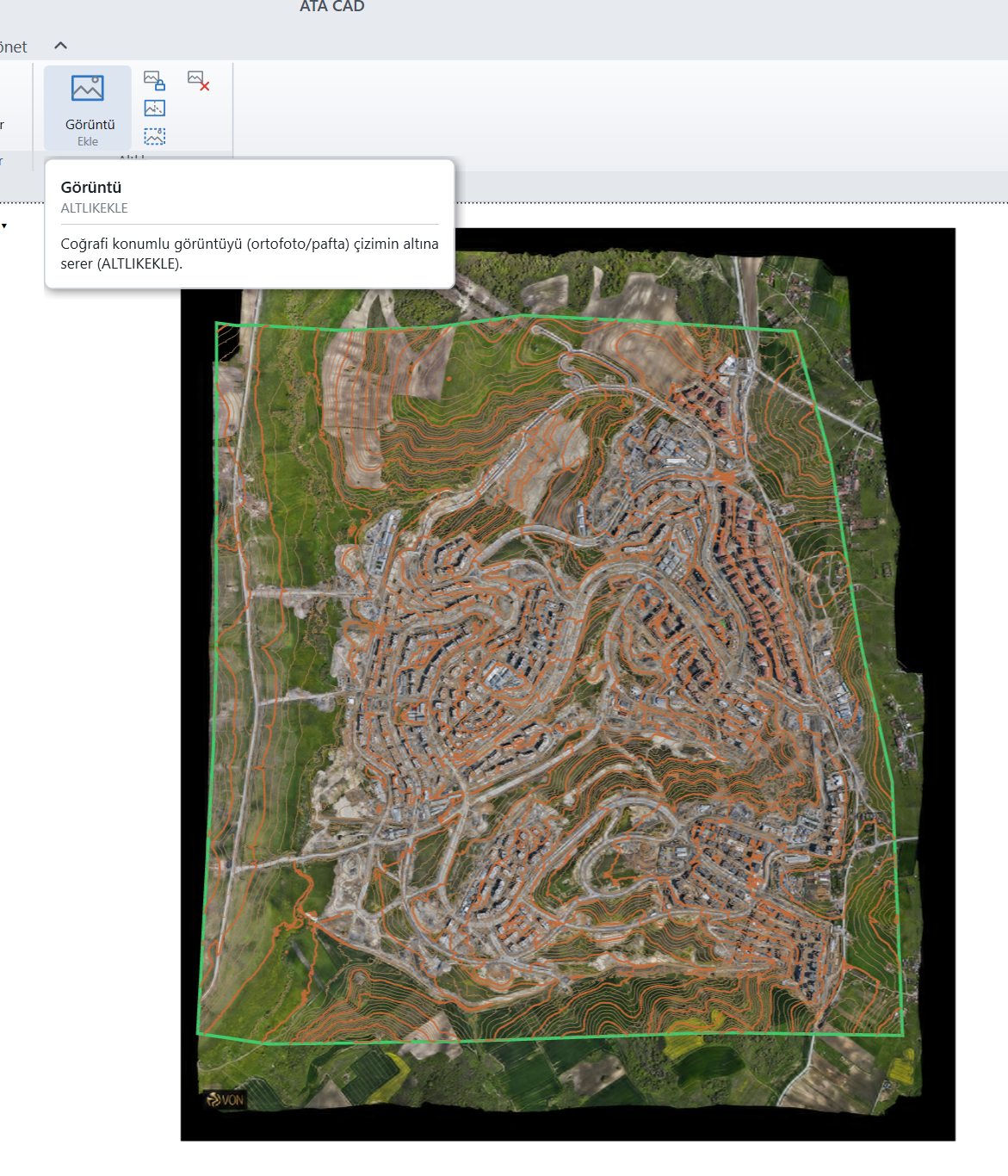

Ortofoto altlık — coğrafi konumlu görüntü çizimin altına serilir; eşyükselti eğrileri üstünde kalır.

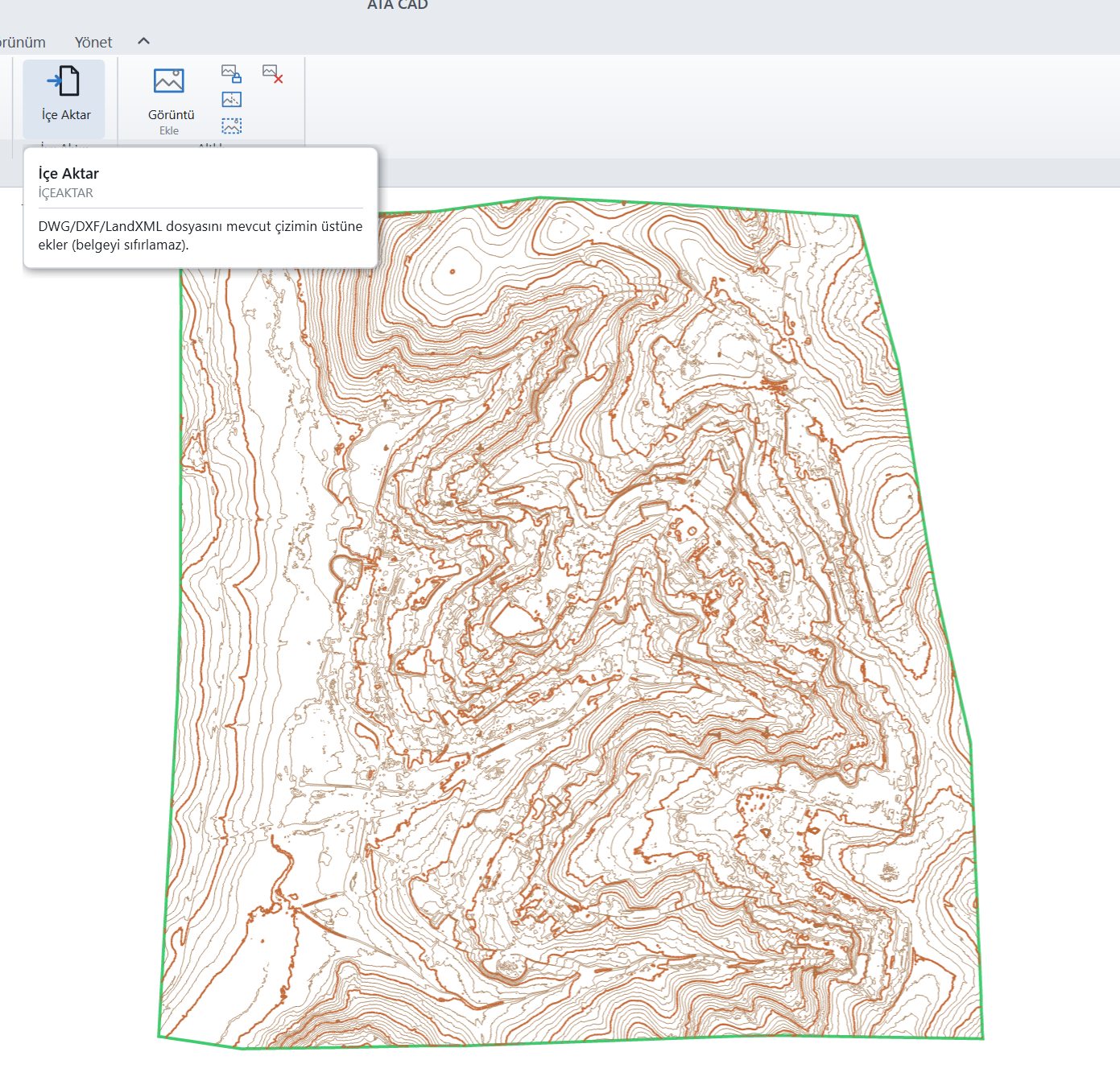

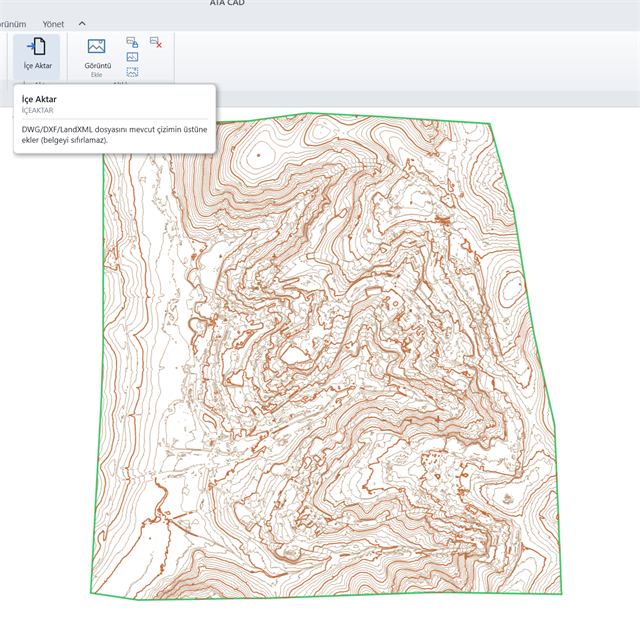

İçe aktarma — DWG, DXF ve LandXML dosyası mevcut çizimin üstüne eklenir; belge sıfırlanmaz.

Güzergâh, profil ve tip kesit

Boyuna profil görünümü — Boyuna profil — siyah kot ve kırmızı hat, düşey abartı 10×; altta kırmızı kot, siyah kot, kilometre, yatay geometri ve düşey geometri şeritleri. Düşey kurpların yarıçapı ve uzunluğu şeritte okunuyor.

Tip kesit tanımlama penceresi — Tip kesit tanımları — KGM Karayolu Tasarım El Kitabı'ndan TİP3F, 25,30 m. Solda kesit listesi, ortada canlı önizleme ve zincir tablosu, sağda seçili satırın bağlam paneli. “Sağ = Sol” bir kilittir; asimetrik kesitler kendiliğinden simetrikleşmez.

Koridor

Tip kesit güzergâh boyunca yürütülür; sonuç hem plandaki örnek hatları hem de üç boyutlu koridor yüzeyidir. Koridor yüzeyi kübajın girdisi olur.

Ekran Koridor

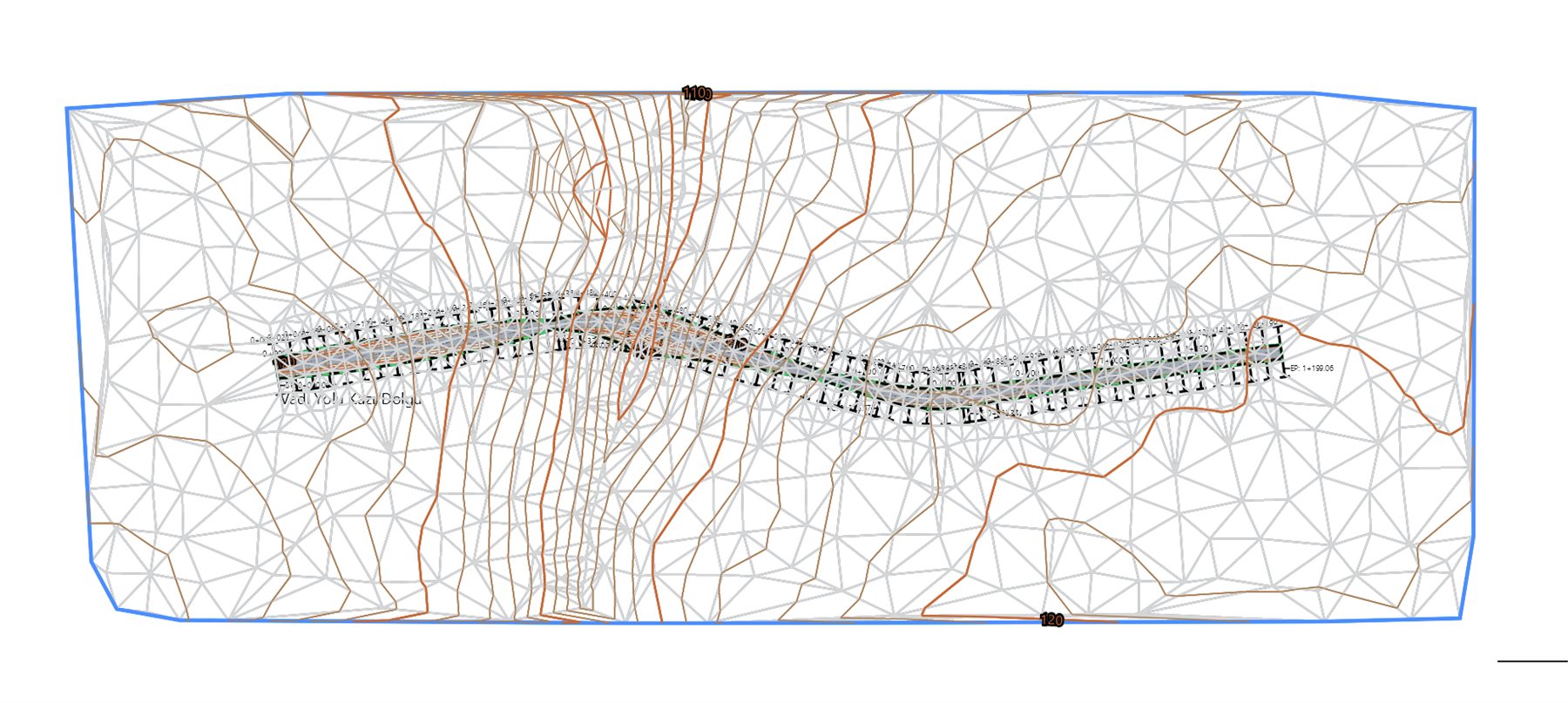

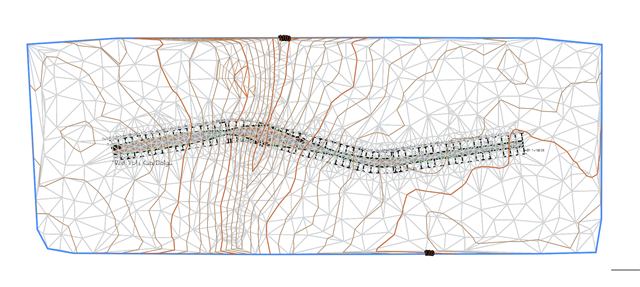

Koridor — planda örnek hatları, kazı/dolgu sınırı ve kilometraj etiketleri; arazi yüzeyinin üzerine oturmuş hâlde.

Nesne Görüntüleyici — koridorun 3B görünümü; hangi nesnenin görüneceği soldaki listeden, görsel stil ve yüzey bileşenleri sağdaki panelden seçilir.

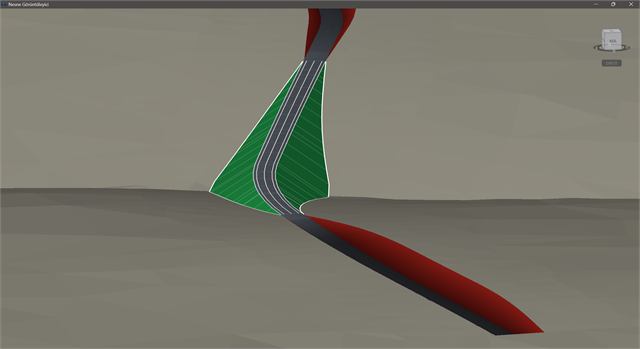

Koridor 3B, yakın plan — kazı şevleri kırmızı, dolgu şevleri yeşil; kaplama, banket ve refüj ayrı ayrı görünüyor.

Kübaj ve kazı tasarımı

Ekran Kübaj

Kütle dağılımı (Brückner) — depo fazlası ve ariyet ayrı taranmış; başlıkta yöntem (prizmoidal) ve malzeme sınıfı, sağ üstte denge.

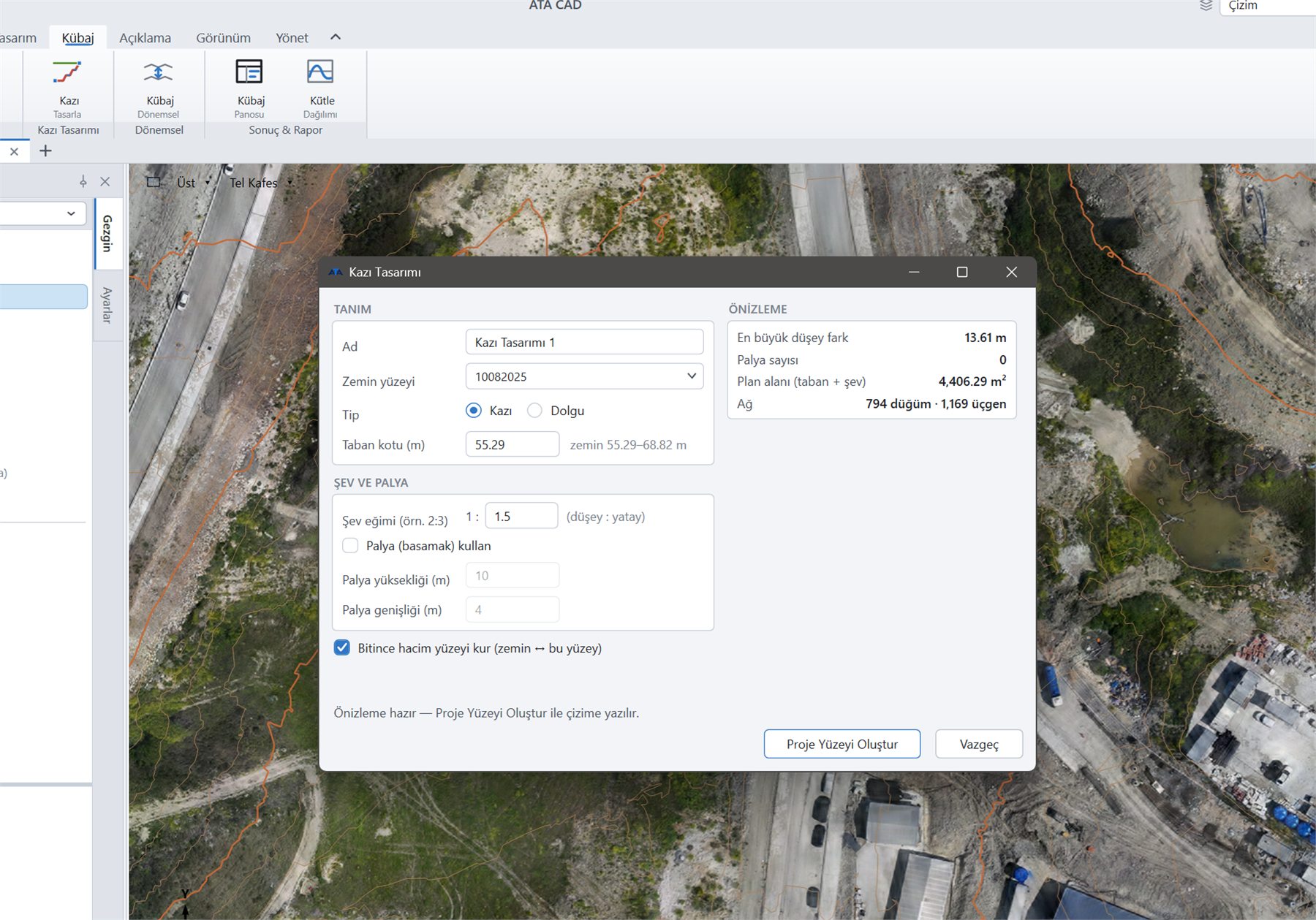

Kazı tasarımı — zemin yüzeyi, taban kotu, şev eğimi ve isteğe bağlı palya; önizlemede düşey fark, plan alanı ve ağ büyüklüğü daha çizime yazmadan görünür.

Kazı hacim yüzeyi — ortofoto altlık üzerinde şevli kazı sınırı; durum satırında üçgen sayısı, düşey fark ve plan alanı.

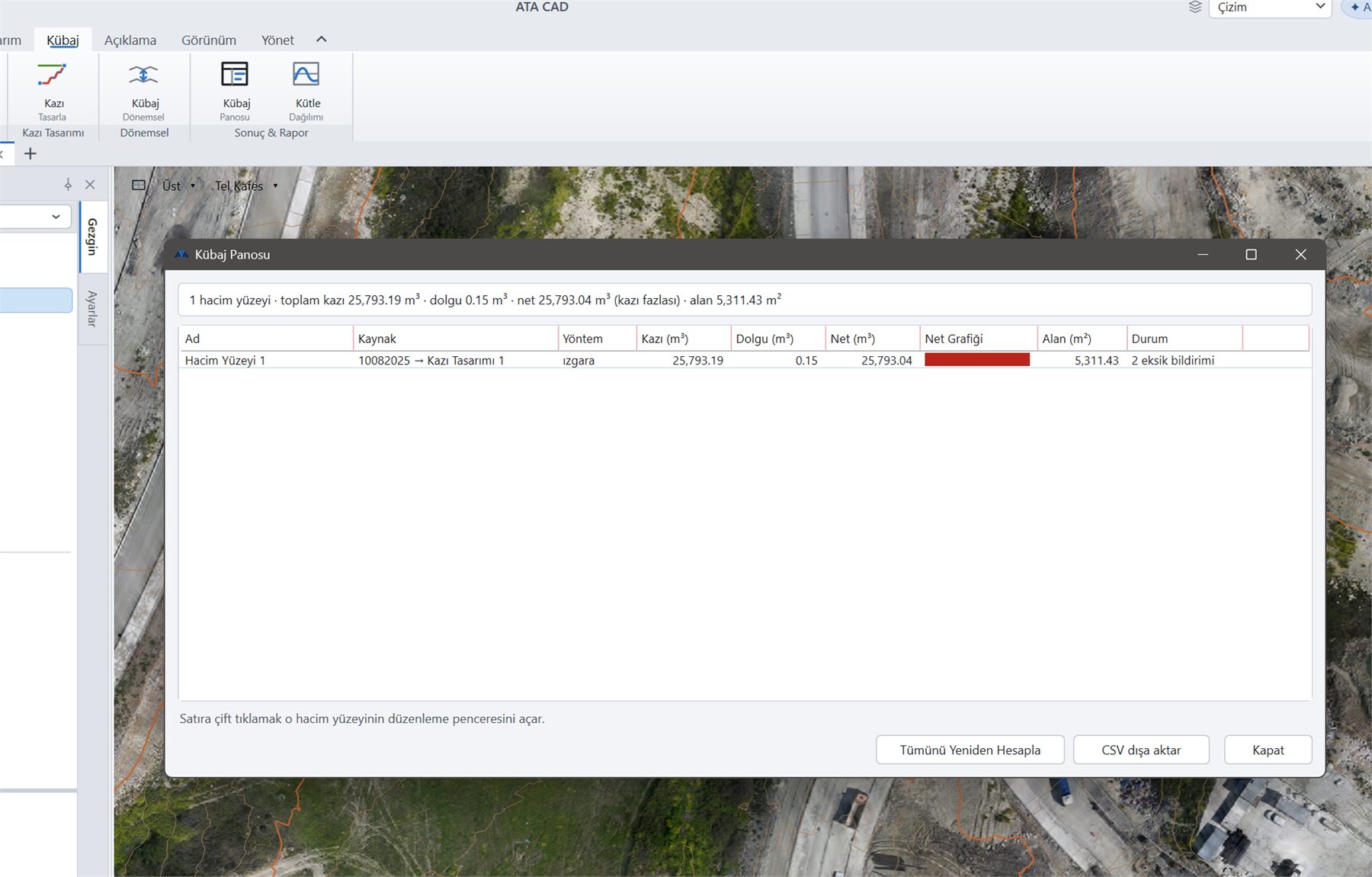

Kübaj panosu — hacim yüzeyi başına kazı, dolgu, net ve alan; yöntem sütunu, net grafiği, eksik bildirimleri ve CSV dışa aktarma.

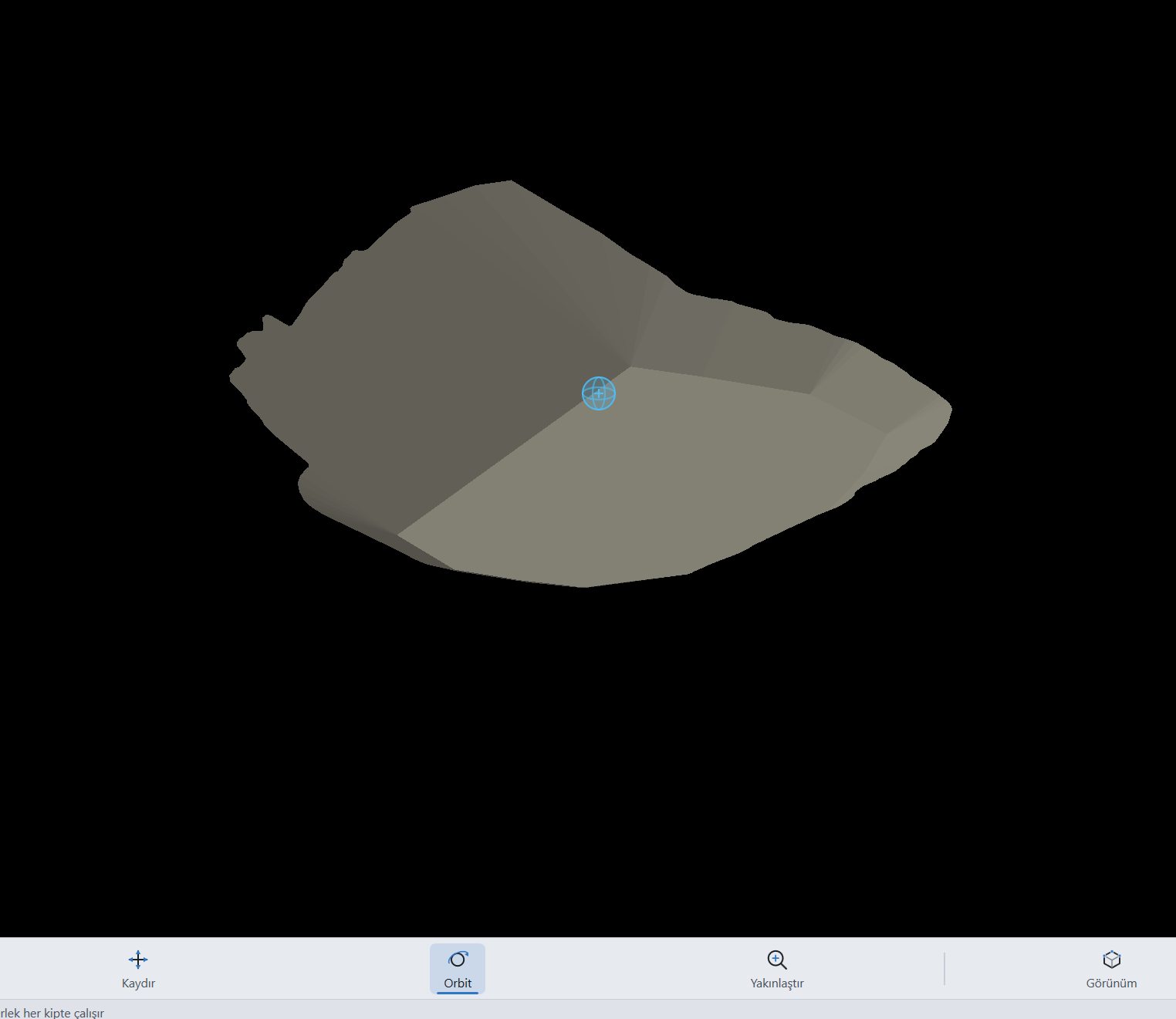

Kazı tasarımının 3B görünümü — taban ve şevler tek yüzey olarak.

Planlı modüller

Altyapı (boru ağı, baca, hendek kesiti), havza ve istinat duvarı modülleri henüz platformda yer almıyor; bu işlevler bugün AutoCAD içinde eklentilerle kullanılabilir. Modüllerin durumu →
